按照PKPM提供的SATWE说明书中叙述pkpm工具集梁配筋，给出的箍筋数据为GAsvAsv0Asv为梁加密区箍筋面积Asv0为梁非加密区箍筋面积 在SATWE参数定义中注意对箍筋间距的选取，如箍筋间距选择100mm时，则给出的配 筋图中加密区配筋面积按计算结果选配，非加密区按计算结果的12进行配筋反 之若间距选择为200，则pkpm工具集梁配筋；梁1不要超过计算值太多，可能超筋2抗震设计的框架梁支座上部钢筋不能比下部钢筋大太多，这是强制性条文，具体见规范3注意梁宽范围内能容许并排放几根钢筋，根数太多要分层4计算的钢筋强度都是预先设置的一定的，而实际配筋可以改变，要等强代换5抗震设计注意加密区箍筋间距不要大于。
用PKPM生成梁的底图，按计算书改钢筋，尽量相同梁钢筋归并，使施工简单，材料节约注意控制挠度，裂缝新版全国规程已经不要求一类环境的裂缝控制，但要注意厕所等地方还是要控制的柱一般都是按计算书手配，需要特殊注意新版的核心区要求很高 普遍箍筋需要另配；最简单的 *** 就是进入SATWE模块，然后把结构类型选成剪力墙，不考虑抗震，就这样一步步算下去，然后像框架结构一样出梁配筋计算书当然这样的计算结果只有2根梁的配筋是大致正确的，其他数据都不用管了砌体结构中的梁不承担地震力，所以手算也不难如果是单跨，就按照简支梁来算能算简支梁的软件有。
支座筋，底筋，通长筋分别配置箍筋按计算值并满足规范相应抗震等级加密区和非加密区间距要求即可如上图所示左右支座面筋按22cm#178配筋6φ22，底筋按15cm#178配筋4φ22通长筋配2φ22 梁中部600表示该段梁跨中靠近左边次梁处计算还不是构造，中间截面面筋为构造配筋，右边端部；进入SATWE模块，然后把结构类型选成剪力墙，不考虑抗震，就这样一步步算下去，然后像框架结构一样出梁配筋计算书当然这样的计算结果只有2根梁的配筋是大致正确的，其他数据都不用管了砌体结构中的梁不承担地震力，所以手算也不难如果是单跨，就按照简支梁来算能算简支梁的软件有很多，例如morgain。

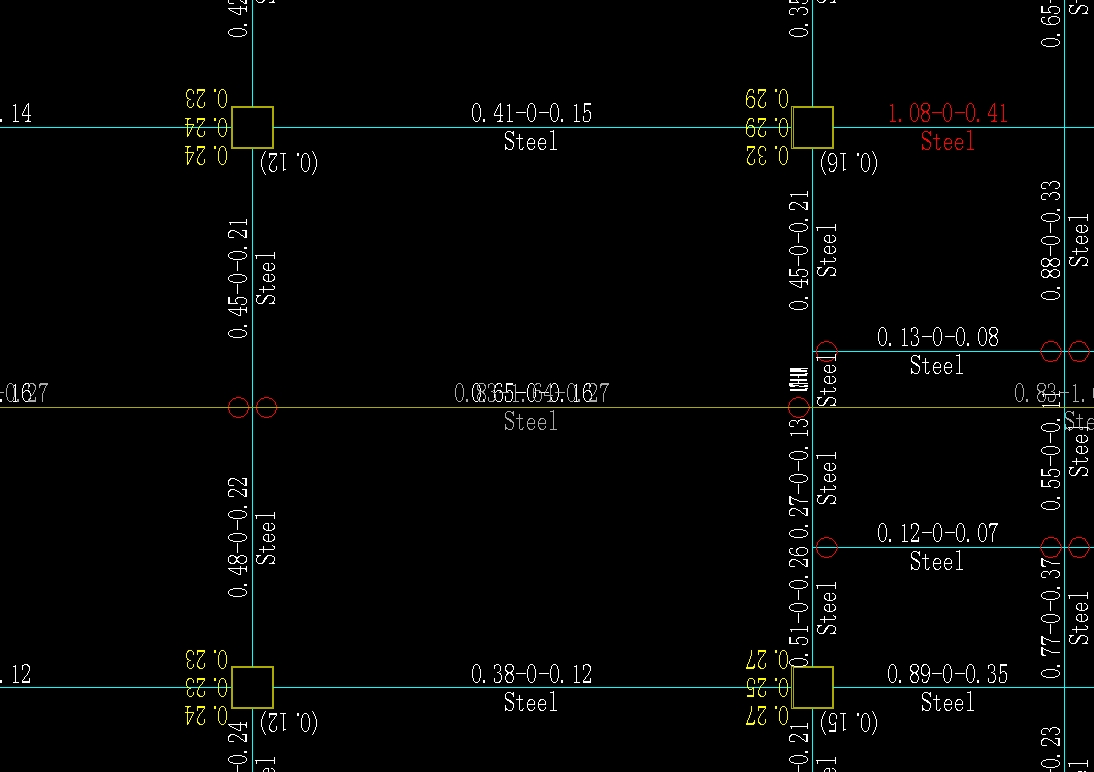

改换构件截面高度，重新输入计算通过对配筋混凝土的有限元分析以及和试验结果的对比可以得出，配筋混凝土的收缩应变分析中应考虑徐变的作用，忽略徐变的作用将对收缩应变产生较大的误差配筋率的大小对徐变的影响也不同，配筋率越高，徐变越小，相同配筋条件下，不同加载龄期下混凝土徐变相近当跨厚比较；0表示梁上部钢筋跨中配筋面积 右边4表示梁上部钢筋右支座配筋面积400平方毫米 232表示梁下部钢筋面积依次左跨中右 柱子G1800道理同梁 柱子左上角的数表示轴压比 下面的数表示柱子B边钢筋面积包括角筋，右边的数字表示柱子H边钢筋面积 写的够详细的了，给个辛苦分吧。
pkpm如何生成梁配筋计算书
用PKPM算得到的配筋结果，上面得到的数据怎么看呢，各个数据代表什么值呢柱子中间是00节点核心区的箍筋值，就是框架和梁的交点括号里面是013轴压比两根引线，一个是25角筋的最小截面面积，一个是G1313前面的13为加密区箍筋值，后面为非加密区另外柱子两。
1首先查出超限的原因，在梁信息中有抗剪，还是抗弯不足抗剪更好的办法就是加大截面高度如果高度有限制可以加腋，抗弯不足，需要调整截面尺寸或材料强度2超限简介超限是指货运车辆的载货长度宽度高度和载货质量超过规章制度规定的限度为加强对超限运输车辆行驶公路的管理，维护公路完好。
柱子的配筋都是对称配筋，也就是说左右对称和上下对称所以只用整一面就行面积应配成110mm2，至于00指柱的箍筋应该满足混凝土规范中柱箍筋的构造配筋柱子轴压比008，核心区抗剪箍筋，一侧纵筋为11，另一侧未显示不知道，角部配筋20，加密区箍筋18梁顶面左端配筋8，中部及右端0底部。
和纵筋是分开计算配置的PKPM计算出的配筋面积一般包括梁纵筋梁箍筋扭筋PKPM的计算配筋面积在画图时候底筋在满足裂缝和挠度的情况下，没有必要放大框架结构的梁需要注意配筋加强的部位为箍筋，要满足加密区抗震设计的要求梁配筋要注意并不是钢筋放大得越多越好，避免形成“强梁弱柱”不利于抗震。
pkpm梁配筋数据意义
1、至于上部通长钢筋，至少需要4根，经济一些的话用2根22的通长，跨中加2根12的架立筋，因此集中标注2Ф22，然后在梁上部跨中原位标注2Ф22+2Ф1271117，181918，17107指梁下部钢筋计算值为19平方厘米，考虑到这是主梁并且跨度应该不小搁置了两根次梁，下部钢筋可以适当放大。
2、砌体结构中的计算与混凝土结构不同，砌体结构建好模型计算好，能产看的只是有关砌体的信息，想要查看梁的配筋信息，要重新计算梁PKPM的砌体结构模块里有一模块是 底框及连续梁二维分析 或 砌体和混凝土构件三维计算 ，在这里计算完梁就能查看梁的配筋信息了。
3、如果只考虑重力荷载，不考虑侧向力也就是地震力和风荷载的话，那么只要平面布置相同，结构每一层的梁配筋应该都是一样的但是只要pkpm工具集梁配筋你考虑了侧向力，在侧向力的作用下，竖向受力构件比如柱子会产生弯矩，弯矩会传递到梁上并且在侧向力作用下，建筑物会产生变形，由应变而引起应力而不同楼层高度。
4、1打开pkpm的主页，点击上方的自然层配筋包络这个图标2下一步，在里面的菜单中选择梁这一项3这个时候，需要点击编辑钢筋层表这个按钮4等来到一个新的界面以后，根据实际情况编辑相关信息5完成以后，直接就可以选择确定了6这样一来如果没问题的话，即可实现pkpm生成梁配筋图。
5、Asv表示梁在Sb范围内的箍筋面积cm2，取抗剪箍筋Asv与剪扭箍筋Astv的大值Ast表示梁受扭所需要的纵筋面积cm2Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积cm2G，TV分别为箍筋和剪扭配筋标志以上文字复制PKPM帮助 有什么不明可以追问。
6、柱配筋根据20，选择角筋16b侧中部钢筋面积=82*2实配角筋面积=4，配2根16h侧中部钢筋面积=122*2实配角筋面积=8，可配4根16，2根20+1根16出现直径大于角筋时，把角筋16和中部20交换，即此时角筋为20，h侧中部为3根16梁钢筋受扭纵筋如果梁高需设腰筋，按腰。
